Nudos y placas

NUDOS Y PLACAS UTILIZADOS EN LA PRACTICA ESPELEOLÓGICA

    El nudo es el medio utilizado para conseguir la unión entre una cuerda y otra,una cuerda consigo misma o una cuerda con cualquier elemento ajeno a ella.

-utilizaremos siempre nudos que hayan sido sometidos a pruebas de ensayo, con objeto de conocer su comportamiento a las tracciones y su resistencia residual, que es la que le queda a la cuerda después de haber realizado el nudo.

-Por regla general, las gazas de los nudos en los fraccionamientos serán pequeñas, lo justo para que pase el mosquetón.

-Los nudos deben confeccionarse correctamente, ya que si están mal construidos, incrementan aún mas la perdida de resistencia que de por si provoca el nudo.

   Los nudos utilizados en espeleología son parte esencial de la seguridad personal y del equipo. Estos nudos han de ser resistentes, trabajar en el ángulo correcto, absorber las posibles fuerzas de choque, deshacerse con facilidad después de haber estado sometido a carga, etc.
   Dependiendo de su función los clasificaremos en varios tipos:

DE ANCLAJE

   Son los nudos que sirven para sujetar la cuerda de instalación a un anclaje. Dependiendo del tipo de anclaje, del trabajo que va a realizar, de que dispongamos o no de un extremo de la cuerda, realizaremos un modelo de nudo u otro.

DE UNIÓN

   Son los nudos que sirven para unir cuerdas cuando no existe mas soporte que ellas mismas. Se realizara un modelo de nudo u otro en función de los diámetros respectivos de las cuerdas a unir del material con el que están confeccionadas o del trabajo que van a realizar.

BLOQUEADORES

   Son los que se realizan con la propia cuerda con el fin de obtener un bloqueo entre el nudo y la cuerda de instalación. Para su realización se debe disponer de un trozo de cuerda o cordino de menor diámetro que la cuerda(mas diferencia mas efectivo).
Sirven tanto para bloquear la cuerda como para como para inmovilizar un peso que suspenda de ella. Se utilizan como seguro, autoseguro, y en maniobras de progresión.

AMORTIGUADORES

   Nudo cuya misión es reducir la fuerza de choque que ha de soportar la cuerda de instalación en caso de la caída del espeleólogo o rotura de un anclaje.

DE FRENADO

   Es un nudo con múltiples aplicaciones, principalmente como descensor y en la realización de seguros como sistema de freno.


GAZA SIMPLE

  Se puede usar como nudo de anclaje, pero tras someterlo a tensión resulta difícil deshacerlo, también se usa como amortiguador y para unir cuerdas. Su resistencia residual es del 50%.
  Por su reducido tamaño fácil ajuste y menor desgaste por el rozamiento lo hacen el nudo ideal
para cabos de anclaje.
  Como nudo amortiguador resulta fácil y rápido de hacer aun con cuerdas gruesas y embarradas. Se peinará perfectamente y no se apretará en exceso.
  Para unir cuerdas cuando se desciende en doble, este gira sobre la roca al recuperar la cuerda,impidiendo así el quedarse enganchado en grietas y salientes. Siempre dejar un mínimo de 15 cm. En los cabos que sale de el.


OCHO

  Como nudo de anclaje es el mas utilizado en espeleología, su resistencia residual es del 55%.
  Trenzándolo lo podemos usar para unión de cuerdas
  No se utilizara con cuerdas de tipo L.
 Realizado en medio de la cuerda, (para aislar una rotura por ejemplo) la resistencia disminuye hasta el 35%.
 En fraccionamientos, dejaremos la gaza que pasa por el mosquetón lo más ajustado posible.
 Trenzado lo podemos utilizar para la confección de anillos de cuerda.


OCHO DOBLE GAZA

  Nudo de anclaje, permite confeccionar dos gazas simultaneas y ajustar fácilmente sus longitudes relativas.
   Se utiliza en aquellas instalaciones en las que nos interesa repartir la carga entre dos anclajes.
  Su resistencia es mayor que el ocho simple.
  En cabeceras, repartimos la carga por igual entre los dos anclajes.

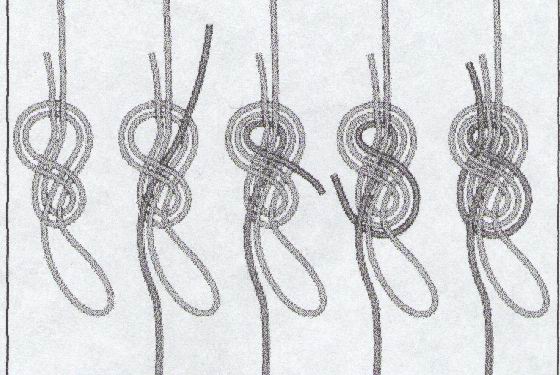

OCHO TRIPLE

  Será el nudo a utilizar en el empalme de cuerdas. Fácil de hacer y deshacer, requiere poca cuerda para su confección y resiste mas que el nudo de ocho, se puede trenzar con cuerdas de distinto diámetro.





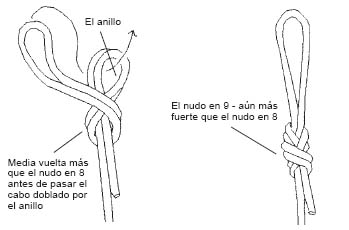

NUEVE

  Nudo de anclaje, es el que mayor resistencia residual proporciona, el 70%. Se requiere mas cuerda y es mas difícil de hacer que el ocho, pero se deshace fácilmente tras someterlo a tensión.
  Es el nudo adecuado para cuerdas de tipo L.

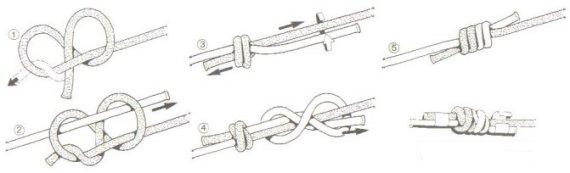

PESCADOR DOBLE

   Para empalmar cuerdas es el que mayor resistencia nos deja, el 56%, pero tras someterlo a tensión resulta difícil de deshacer.
   Nos deja la mayor resistencia en anillos de cuerda.

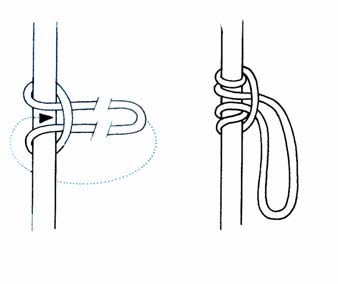

PRUSIK

  Nudo bloqueador, se puede utilizar para realizar seguros, autoseguros y maniobras de progresión.
  Se realiza a partir de un anillo de cordino de menor diámetro que la cuerda de progresión
  El nudo prusik trabaja en ambos sentidos y se puede incrementar o disminuirla eficacia del bloqueo variando el numero de vueltas que se dan sobre la cuerda.
  Tener en cuenta que la resistencia del cordino será menor que la cuerda de progresión
 Para mayor comodidad se puede meter un mosquetón entre el nudo y la cuerda de progresión.













MACHARD

 Bloqueador de similares características que el prusik, este bloquea de forma unidireccional, habiendo otra variante bidireccional.


PAPILLON
  Como nudo de anclaje para usar en pasamanos y amortiguador entre dos puntos de anclaje su función es la de absorber parte de la energía que se produce en la caída, disminuyendo así la fuerza de frenado.


Su resistencia residual es del 54%.
Trabaja excelentemente con cuerda tensa.
En pasamanos trabaja bien en cualquiera de los tres puntos, juntos o por separado.

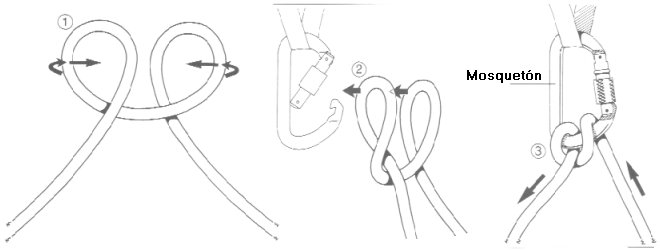

NUDO DINAMICO

  Nudo de frenado. En espeleología tiene múltiples aplicaciones, se usa para descenso como método de fortuna, para asegurar a un compañero, tensado de tirolinas y en instalaciones desembragables.




-Su resistencia es del 66%.

-Su fuerza de frenado ronda los 300 kg.

-Produce un envejecimiento prematuro de la cuerda debido a las torsiones internas y al roce.

-Retuerce la cuerda formando rizos que dificultan el descenso.

-A causa del rozamiento se produce un considerable aumento de la temperatura del mosquetón que puede dañar la cuerda.

AS DE GUIA DOBLE

  Nudo de anclaje, al igual que el ocho doble resulta de gran utilidad donde queramos repartir la carga entre dos anclajes. Su ajuste también se realiza fácilmente.
Al igual que el ocho doble la carga nos queda repartida por igual.

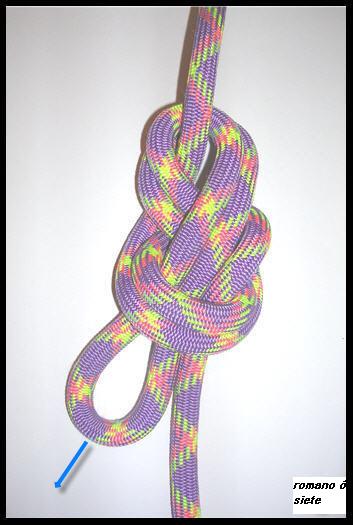

ROMANO

  Nudo de anclaje, básicamente, se trata de un nudo de ocho en el que las cuerdas salen en sentido opuesto.
  Las prestaciones son similares a las del ocho, una resistencia del 50%.
  El romano se utiliza principalmente como nudo de reenvío en el tensado de tirolinas.





PLACAS

    Pieza metálica que posibilita la conexión entre el anclaje colocado en la roca y el resto de la instalación. Se fabrican en distintos materiales y formas, disponen de dos orificios, uno para pasar eltornillo que va roscado al anclaje y otro para pasar un mosquetón o bien directamente la cuerda de progresión.
  Una instalación puede someter al anclaje a tracciones verticales, transversales o frontales, siempre con respecto  al eje del tornillo.

   Dependiendo de ello habrá que adecuar el tipo de placa a utilizar.
  Otro aspecto importante es que la placa sea capaz de evitar el roce de la cuerda con la pared.

  -Se utilizara la placa que menos brazos de palanca genere.
  -Usar placas garantizadas y con ensayos.
  -Adecuar el diámetro, la longitud y la dureza del tornillo a la placa a utilizar.
  -No ejercer un par de apriete excesivo sobre los tornillos.
  -Asentar toda la superficie de la placa en la roca.
  -Alinear el eje de la placa en la dirección de trabajo.

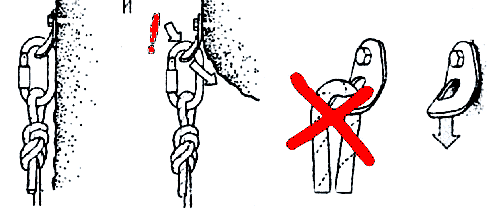

  -No colocar la cuerda de instalación sobre placas diseñadas para trabajar con mosquetón.
  -Colocar los mosquetones de forma que el cierre no toque la pared y con el seguro hacia abajo.
  -Desechar las placas que no estén en perfectas condiciones.

   Todas las placas se pueden dividir en dos grupos, dependiendo si necesitan o no de un mosquetón para anclar la cuerda.
    Las que utilizan mosquetón son de duraluminio, acero o acero inoxidable, tienen un peso reducido y cargas de rotura por encima de 15 KN.

   -Se puede realizar cualquier nudo.
   -Facilidad para anclarse.
   -Facilidad a la hora de modificar la instalación.
   -Se puede desinstalar la cuerda sin necesidad de quitar la placa

   Al tenerse que usar con mosquetón el peso y el volumen se ven incrementados (placa 30 gr. + mosquetón 60 gr.)

   Dentro de este grupo encontramos dos tipos : acodadas y reviradas.











PLACAS QUE NO NECESITAN MOSQUETÓN

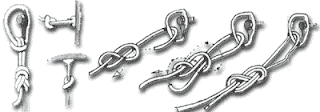

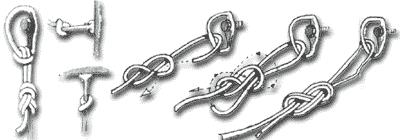

Anillas

   Trabajan con tracciones frontales y verticales, y especialmente bien en techos y tirolinas, se utilizara nudo de ocho o nueve y as de guía doble si no disponemos del extremo de la cuerda. La superficie de apoyo en la roca es mínima lo cual favorece su asentamiento.



Clown

   Trabaja con tracciones frontales y verticales y especialmente bien en techos. Se utilizara nudo de ocho o nueve. Su superficie de apoyo es grande lo que hace mas difícil su asiento.

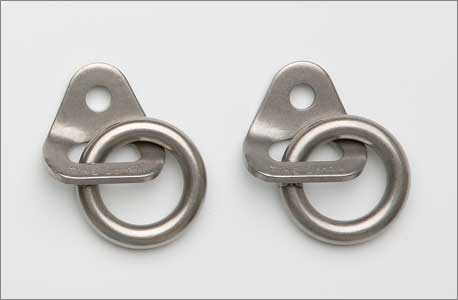

Placas con anilla

   Acodadas y reviradas, su principal utilidad es en descenso de cuerda doble, si bien se pueden utilizar para instalaciones normales
